Recursos sobre 3D-печать e ingeniería inversa

Guías técnicas y comparativas para preparar archivos, elegir materiales y entender el flujo completo del реверс-инжиниринг. Pensado para clientes y estudiantes que necesitan información precisa antes de iniciar un proyecto de fabricación aditiva.

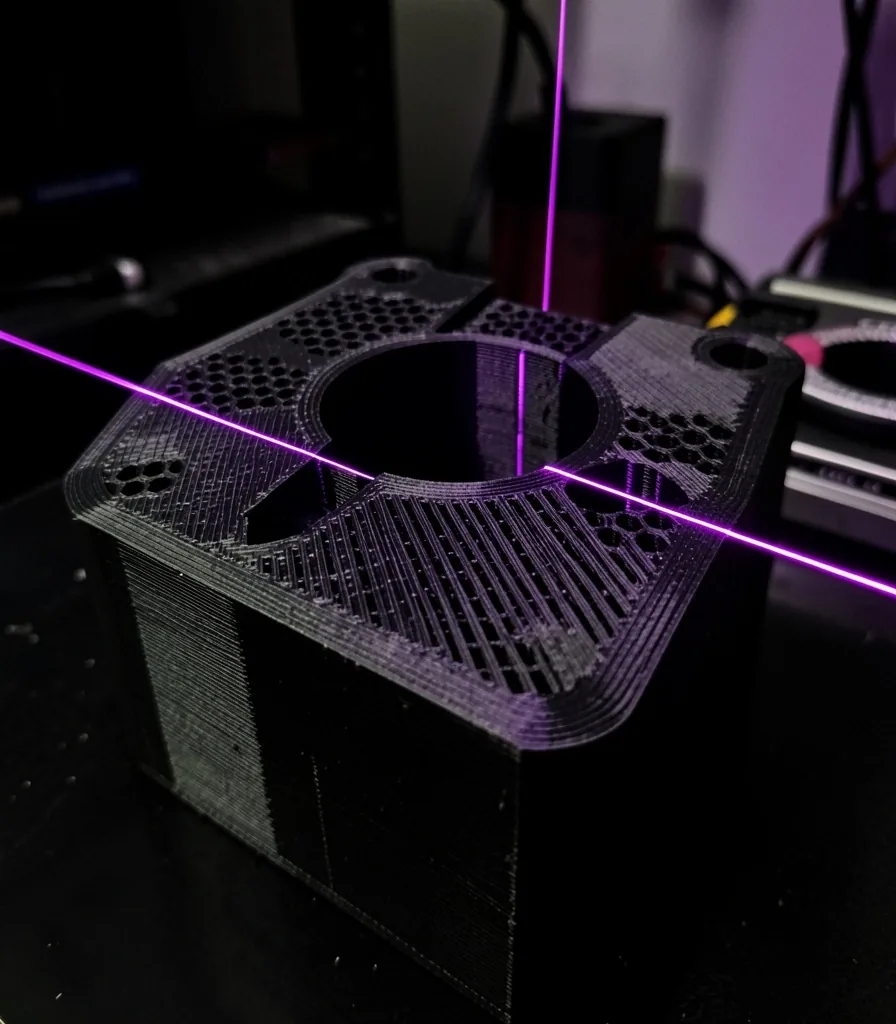

Detalle de una pieza impresa en 3D con líneas de capa visibles y patrón de relleno tipo panal
Escaneo activo
Malla / Resolución
0.05 mm
Punto de captura
Cubo de referencia

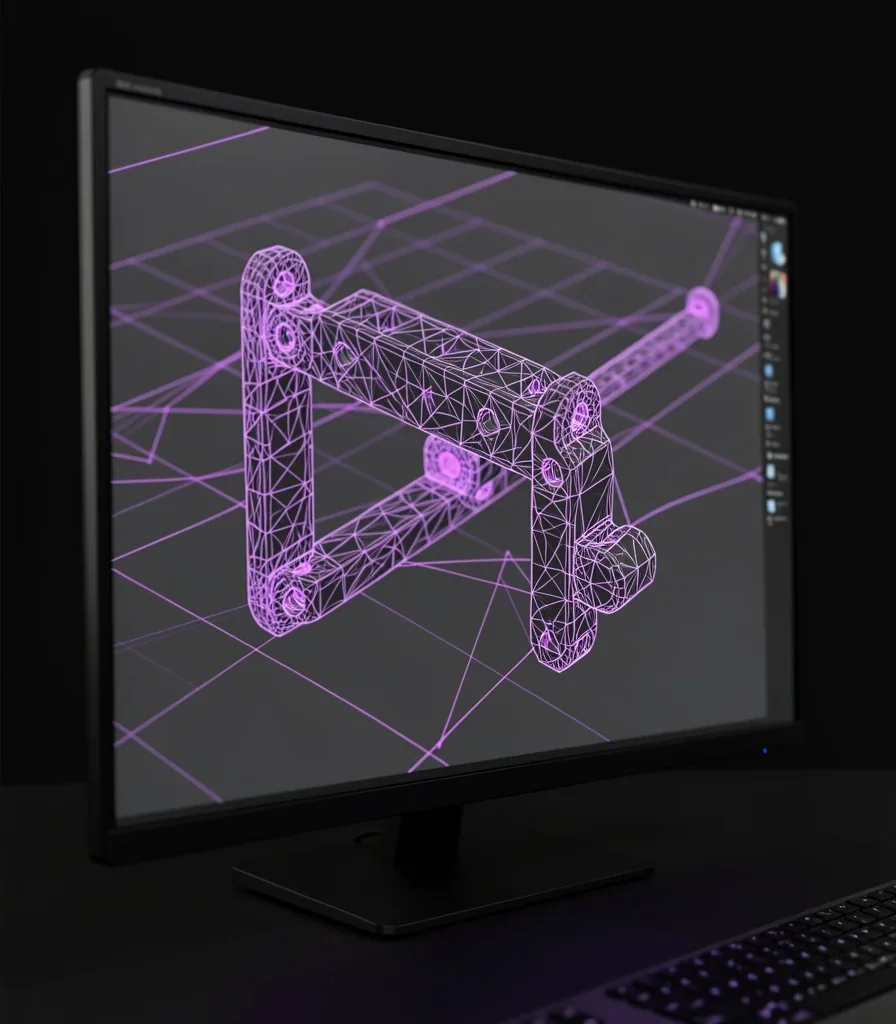

Modelo CAD con malla triangular visible en pantalla de software de diseño 3D
Guía 01

Preparación de archivos CAD para 3D-печать

El archivo de origen determina la calidad final de la pieza. Una malla con errores topológicos genera fallos de impresión que ningún parámetro del slicer puede corregir. Antes de enviar un modelo a la máquina conviene revisar tres puntos: la exportación al formato STL, la integridad de la malla y la orientación de la pieza sobre la cama.

Exportación
Exportar en formato STL binario con resolución angular fina. Una malla demasiado densa complica el procesamiento; una demasiado burda pierde curvas. Buscar el equilibrio según la geometría: piezas orgánicas necesitan mayor densidad que prismáticas.
Malla cerrada
Toda la superficie debe ser manifold, sin bordes abiertos ni caras invertidas. El slicer recorre la malla como un sólido: si encuentra un hueco, rellena mal o genera rutas erróneas. Verificar con un análisis de normales antes de cortar.
Orientación
Rotar la pieza para minimizar voladizos reduce el uso de soportes. Menos soportes significa menor tiempo de impresión, menos material desperdiciado y mejor acabado en las caras visibles. Considerar también la anisotropía: las capas se orientan mejor paralelas a las cargas principales.
Resultado
Una buena preparación baja el costo de impresión, acelera el tiempo de máquina y mejora el acabado superficial del objeto final.
Guía 02

Fundamentos del реверс-инжиниринг: de nube de puntos a sólido

Hay una diferencia concreta entre escanear una pieza y hacer реверс-инжиниринг. El escaneo produce una nube de puntos, una representación geométrica sin inteligencia. El реверс-инжиниринг procesa esa nube y la convierte en un modelo paramétrico editable, con dimensiones, cotas y tolerancias que se pueden ajustar y fabricar con precisión industrial.

Definir tolerancias antes de comenzar. Una captura con precisión de 0,05 mm no sirve si la pieza final admite ±0,3 mm; al revés, un escaneo burdo limita el modelado posterior.

Establecer superficies de referencia en los planos de anclaje de la pieza original. Sin esos planos, el modelo digital se desplaza y pierde relación con la geometría física.

Filtrar la nube de puntos para eliminar ruido del escaneo sin perder detalle en zonas funcionales como roscas, asientos de rodamientos o superficies de sellado.

Generar superficies NURBS sobre la malla limpia para obtener un cuerpo sólido que se pueda editar en cualquier software CAD, no solo una malla estática.

El proceso completo convierte una pieza física irreproducible en un activo digital que se puede modificar, replicar y fabricar cuantas veces sea necesario.

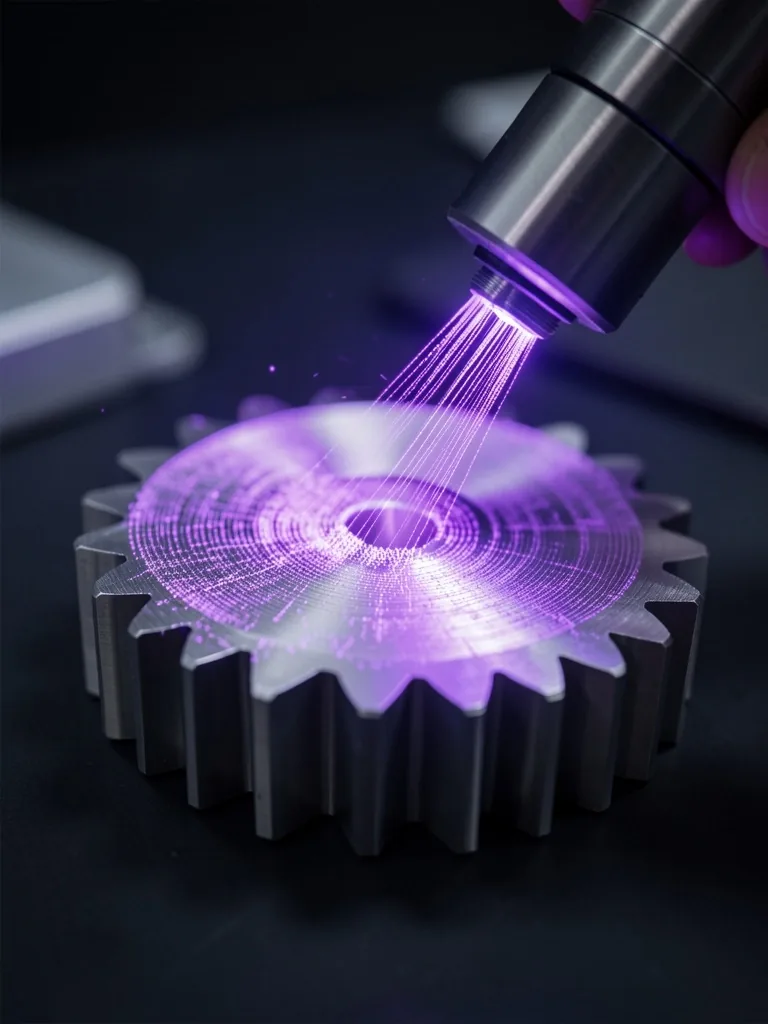

Escáner 3D proyectando líneas de luz estructurada sobre una pieza mecánica
Captura / Luz estructurada
Densidad de nube
Alta / Precisión dimensional
Guía 03

Comparativa de materiales de 3D-печать

No todos los plásticos sirven para la misma aplicación. La elección del material define si una pieza resiste una carga mecánica, una temperatura elevada o un ambiente con exposition a productos químicos. Estas son las propiedades que conviene comparar antes de encargar un servicio de 3D-печать.

Material Temperatura máxima Resistencia mecánica Dureza / Flexibilidad Aplicación típica
PLA ~60 °C Media Rígido, frágil Prototipos, modelos de展览, piezas decorativas
PETG ~80 °C Alta Semi-rígido, tenaz Piezas funcionales, contenedores, elementos mecánicos ligeros
ABS ~100 °C Alta Rígido, resistente al impacto Carcasas, soportes estructurales, piezas con requerimiento térmico
TPU / Flexible ~80 °C Variable según dureza Elástico, deformable Junta, fundas, piezas con absorción de impacto

Los valores son aproximados y dependen de la configuración de impresión, el porcentaje de relleno y el diseño de la pieza. Para aplicaciones estructurales se recomienda validar con un prototipo antes de la producción.

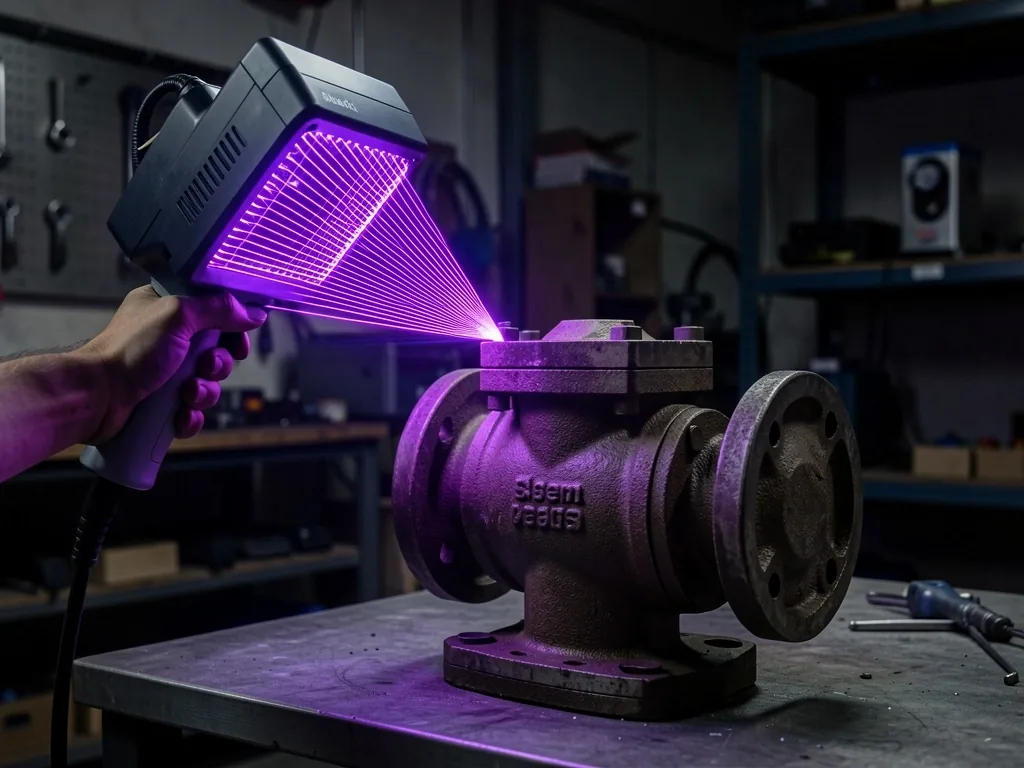

Dispositivo de escaneo 3D por luz estructurada proyectando rejilla sobre una pieza metálica
Tecnologías de captura
Guía 04

El rol del escaneo 3D en la industria argentina

Existen varias tecnologías de captura de datos y cada una tiene un alcance distinto. Entender esos límites ayuda a decidir cuándo conviene un servicio de реверс-инжиниринг profesional y qué esperar de los resultados en términos de precisión dimensional.

Fotogrametría Económica / Accesible

Reconstruye geometría a partir de múltiples fotografías. Funciona bien en piezas con textura y formas regulares. La precisión disminuye en superficies brillantes o simétricas. Requiere equipo de cámara, software de procesamiento y tiempo de cálculo.

Luz estructurada Alta precisión

Proyecta un patrón de líneas conocido sobre la pieza y analiza la deformación. Alcanza precisiones de décimas de milímetro en piezas de tamaño medio. Ideal para componentes mecánicos, moldes y repuestos industriales.

Escaneo láser Piezas grandes

Un haz láser barre la superficie y un sensor registra la distancia. Adecuado para piezas de mayor porte o instalaciones fijas. La precisión depende de la potencia del láser y la calidad del sensor de captura.

Guía 05
Gestión de datos

Mantenimiento preventivo de modelos digitales

Los archivos 3D también requieren mantenimiento para no quedar obsoletos. Cuando una empresa argentina gestiona una biblioteca de repuestos digitalizados con реверс-инжиниринг, los modelos deben conservarse en formato editable, con control de versiones y copias de seguridad que aseguren la continuidad operativa.

El реверс-инжиниринг es solo el primer paso. La gestión del dato es lo que garantiza que un repuesto fabricado hoy pueda reproducirse dentro de tres años sin discrepancias. Sin un sistema de versionado, los modelos se pierden, se sobrescriben o se vuelven incompatibles con nuevas versiones de software CAD.

Recomendamos tres prácticas básicas: almacenar cada revisión con una fecha y un responsable, conservar al menos un formato neutro como STEP además del nativo, y mantener un registro de las tolerancias de fabricación originales para que cualquier futura reproducción respete los mismos criterios dimensionales.

Checklist
  • Versionar cada revisión con fecha y responsable
  • Conservar formato neutro STEP además del nativo
  • Registrar tolerancias de fabricación originales
  • Almacenar copias en ubicación separada
  • Documentar material y configuración de impresión
Guía 06

Glosario de términos técnicos

Términos como capa, infill, resolución de malla o superficie NURBS pueden generar confusiones. Estas definiciones buscan que la comunicación entre el especialista y el cliente sea clara desde el inicio del proyecto.

Término

Capa

Cada capa horizontal de material depositada por la impresora. La altura de capa determina la resolución vertical: menor altura, mejor acabado superficial pero mayor tiempo de impresión.

Término

Infill

El relleno interno de una pieza. Se expresa en porcentaje y patrón: panal, rectilíneo, giroidal. Define la resistencia mecánica y el peso de la pieza sin afectar las paredes externas.

Término

Malla manifold

Una malla cerrada, sin bordes sueltos ni caras invertidas. El slicer la interpreta como un volumen sólido. Si la malla no es manifold, la impresión falla o genera rutas erróneas.

Término

Resolución de malla

La densidad de triángulos que componen la superficie de un modelo STL. Mayor resolución captura más detalle pero genera archivos pesados. Menor resolución acelera el procesamiento pero pierde curvas.

Término

Superficie NURBS

Superficie matemática definida por curvas B-spline racionales no uniformes. Permite modelar formas orgánicas y técnicas con precisión editable. Es el formato estándar para intercambio entre software CAD.

Término

Nube de puntos

Conjunto de coordenadas tridimensionales capturadas por un escáner. No es un modelo editable: es la materia prima que el реверс-инжиниринг procesa para construir un sólido paramétrico.

Término

Soportes

Estructuras temporales que la impresora genera para sostener voladizos durante la fabricación. Se retiran después. Una buena orientación de pieza reduce su uso y mejora el acabado final.

Término

Anisotropía

La resistencia mecánica de una pieza impresa varía según la dirección de las capas. El material es más fuerte en el plano de impresión y más débil en el eje Z, perpendicular a la cama.

Término

Tolerancia

El margen de desviación aceptable entre la medida nominal y la medida real de una pieza. Se define antes del proceso de реверс-инжиниринг para asegurar compatibilidad con el ensamble final.

Preguntas frecuentes

Dudas comunes sobre 3D-печать y реверс-инжиниринг

Respuestas a las consultas que recibimos con mayor frecuencia de clientes y estudiantes en Argentina.

¿Es lo mismo escanear una pieza que hacer реверс-инжиниринг?

No. El escaneo produce una malla de puntos, una representación geométrica sin inteligencia. El реверс-инжиниринг procesa esa información para crear un modelo CAD paramétrico y editable que puede fabricarse con precisión industrial. Escanear es capturar; el реверс-инжиниринг es interpretar y reconstruir.

¿Qué tan resistente es una pieza hecha con 3D-печать?

Depende del material y la configuración de impresión. Con materiales técnicos como PETG o ABS, un porcentaje de relleno adecuado y un diseño orientado a la fabricación aditiva, las piezas pueden soportar cargas mecánicas considerables, comparables a las de piezas inyectadas. El factor clave es considerar la anisotropía desde la fase de diseño: las capas no resisten igual en todas las direcciones.

¿Qué archivo necesito para encargar una 3D-печать?

El formato más común es STL, aunque también aceptamos STEP, OBJ y archivos nativos de software CAD. Si el modelo no está bien preparado, podemos revisarlo y corregirlo como parte del servicio. Lo importante es que la malla sea cerrada y la geometría esté orientada para minimizar soportes.

¿Cuánto tarda un proyecto de реверс-инжиниринг?

Depende de la complejidad de la pieza y del nivel de detalle requerido. Una pieza sencilla puede entregarse en pocos días; un conjunto con tolerancias ajustadas o geometría orgánica requiere más tiempo de procesamiento. El presupuesto incluye un plazo estimado según la pieza y la precisión solicitada.

¿Necesita ayuda con un proyecto?

Si tiene una pieza que digitalizar o un modelo para imprimir, contáctese con nosotros.

Evaluamos su caso, definimos el material y la tecnología adecuados y le enviamos un presupuesto sin compromiso. Atendemos pedidos desde Buenos Aires y resto del país.
